普通螺栓和螺钉 - 头下圆角半径
螺纹直径 d
thread diameter d
1.6 2 2.2 2.5 3 3.5 4 4.5 5 6 7 8
产品等级a,b,c 半径 r (最小值)
产品等级a,b ① 过渡圆直径 da (最大值)
产品等级c ①
0.1 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.2 0.25 0.25 0.4
2 2.6 2.8 3.1 3.6 4.1 4.7 5.2 5.7 6.8 7.8 9.2
/ / / / / / / / 6 7.2 8.2 10.2
螺纹直径 d
thread diameter d
10 12 14 16 18 20 22 24 27 30 33 36
产品等级a,b,c 半径 r (最小值)
产品等级a,b ① 过渡圆直径 da (最大值)
产品等级c ①
0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1
11.2 13.7 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4
12.2 14.7 16.7 18.7 21.2 24.4 26.4 28.4 32.4 35.4 38.4 42.4
螺纹直径 d
thread diameter d
39 42 45 48 52 56 60 64 68 72 76 80
产品等级a,b,c 半径 r (最小值)
产品等级a,b ① 过渡圆直径 da (最大值)
产品等级c ①
1 1.2 1.2 1.6 1.6 2 2 2 2 2 2 2
42.4 45.6 48.6 52.6 56.6 63 67 71 75 79 83 87
45.4 48.6 52.6 56.6 62.6 67 71 75 79 83 87 92
螺纹直径 d
thread diameter d
85 90 95 100 105 110 115 120 125 130 140 150
产品等级a,b,c 半径 r (最小值)
产品等级a,b ① 过渡圆直径 da (最大值)
产品等级c ①
2 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5 2.5
92 97 102 108 113 118 123 128 133 138 148 159
97 102 108 113 118 123 128 133 138 145 156 166

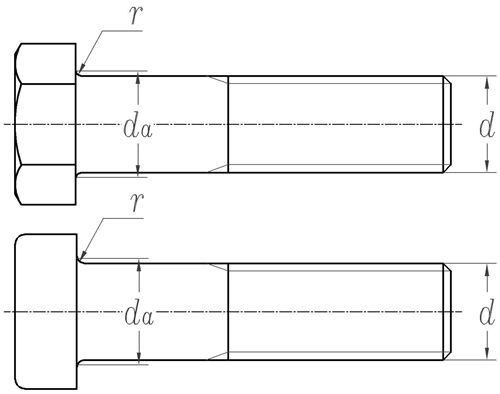

过渡圆直径 da 是头部支承面与圆角 r 交接处形成的圆周直径。
